智能化定制装备为“UHPC桥面板预制”注入新活力

       UHPC(Ultra-High Performance Concrete)超高性能混凝土作为过去三十年中最具创新性的水泥基工程材料，具有高强度、高延性和高耐久性的三大特点，其卓越的力学性能使其在预制构件快速施工方面具有独特的优势。

       含粗骨料UHPC桥面板作为一种新型水泥基材预制的受弯构件，其材料的力学行为远高于普通混凝土，使得结构行为亦不同于普通混凝土桥面板。

       南京长江第五大桥跨江主桥是世界上首座采用粗骨料UHPC桥面板结构的组合梁斜拉桥，也是跨径最大的钢混组合索塔斜拉桥。针对其设计要求及生产需求，河北新大地机电制造有限公司（以下简称“河北新大地”）配合中交二航局四公司安徽分公司为南京五桥UHPC桥面板预制装备进行了定制化的研发，包含粗骨料UHPC桥面板工厂预制的成套工艺及设备，为后期的批量生产提供理论依据及施工经验，填补了国内在该领域的空白。

       基于南京长江五桥桥面板的结构形式，考虑UHPC自身特点，河北新大地为UHPC桥面板的工厂预制提供了两种核心装备的定制。

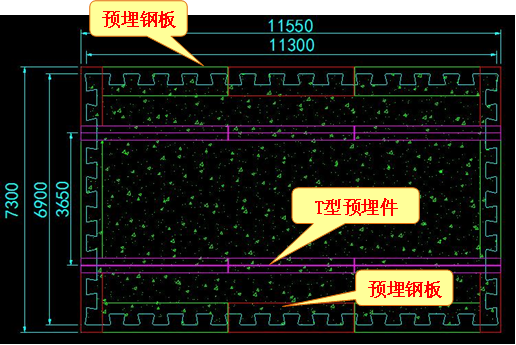

带榫结构UHPC桥面板

      智能化布料振捣一体机：专用的数控布料机上集成振捣棒，能够满足智能化精准布料及振捣一体化的需求，振捣棒为高频形式。每组振捣棒均可以沿桥面板纵向自动移动，自动升降，确保了带榫结构UHPC桥面板振捣后能基本排出气泡，达到密实的效果。同时采用了悬臂结构，可以在现场进行桥面板湿接缝的现浇。

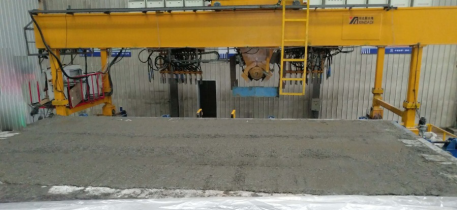

UHPC桥面板预制布料振捣一体机

      搓平振捣一体机：通过搓平振捣来达到表面平整彻底排出混凝土内部气泡，达到高品质特性，并节省人工成本。其特有的悬臂结构，可以实现现场桥面板湿接缝现浇后的搓平振捣。

UHPC桥面板预制搓平振捣一体机

       经过生产过程验证，该系列定制装备能够很好的满足UHPC桥面板的批量化预制生产，长江五桥UHPC桥面板预制生产在工厂的试验取得了重大突破。

带榫结构UHPC桥面板构件成品

       目前长江五桥桥面板已基本铺设完毕，很快会通车迎接实际考验。这座世界上首个采用UHPC桥面板结构、跨径最大的钢混组合索塔斜拉桥即将创造世界奇迹。河北新大地为能够参与其建设无比自豪，愿祖国的桥梁事业发展更好！同时，针对预制UHPC桥面板生产，河北新大地的相关装备还走出国门，参与了马尔代夫的桥梁建设。

       河北新大地机电制造有限公司作为混凝土预制装备的专业供应商，从业以来积极服务于我国建筑产业化及铁路、市政、桥梁建设，现已研发出完全自主知识产权的五大类别200多种产品，是装备制造业中第一个“国家住宅产业化基地”企业，首批获批“国家装配式建筑产业基地”。目前河北新大地已为国内国外客户提供了400余条PC构件、轨枕轨道板、市政桥梁构件PC生产线。

南京五桥工程项目概况：

       南京长江第五大桥跨江主桥是世界上首座采用粗骨料活性粉末混凝土桥面板结构的组合梁斜拉桥，也是跨径最大的钢混组合索塔斜拉桥。设计围绕“品质工程”创建工作，将工厂化、装配化、标准化的预制安装方案作为桥梁方案的考虑主线，将约75%的工作量放在工厂内完成，有效提升了桥梁建造的工业化水平。

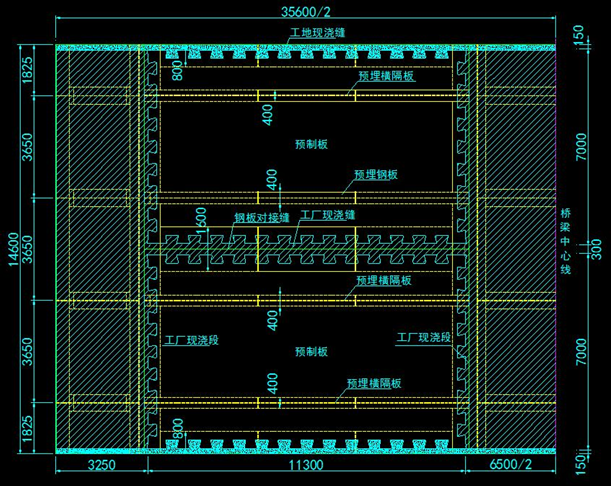

       南京五桥工程路线起于浦口五里桥，向东南方向跨越长江，经梅子洲下穿夹江后顺接南岸已经建成的青奥轴线地下工程，路线全长约10.3 公里。跨江主桥为跨径80+218+600+600+218+80米的三塔组合梁斜拉桥，主梁采用UHPC为桥面板的流线型扁平整体箱型组合梁。顶板为17厘米厚UHPC桥面板，通过预埋T型预埋件、现浇湿接缝连接成整体。
