河北新大地受邀出席装配式建筑论坛第9期,深入解读预应力混凝土双T板的长线生产模式及应用

时间:2019-08-15 来源:
河北新大地受邀出席装配式建筑论坛第9期,深入解读预应力混凝土双T板的长线生产模式及应用


      2019年8月9日,由武汉市建筑节能办公室、武汉建筑业协会装配式建筑分会支持,预制建筑网主办的“装配式建筑论坛第9期——预制构件工厂产品与管理升级研讨会”在湖北武汉成功召开,现场400余位业内人士参会。

      河北新大地机电制造有限公司作为特邀企业,分享了《预应力混凝土双T板的长线生产模式及应用》,引起热烈反响。

      河北新大地机电制造有限公司技术总监——白晓军就预应力预应力混凝土双T板的相关标准、生产及项目应用进行了深入解读。



♦ 双T板概述



      双T板因断面呈两个“T”字,由受压面板和两个肋梁组成而得名。

      因为断面经济合理,有效受力高度高且混凝土用量少,方便使用高强预应力钢筋和高强混凝土,能够实现大跨无次梁楼盖体系,双T板在世界各国都有所发展。



  • 结构组成:板、梁结合的预制钢筋混凝土承载构件,由宽大的面板和两根窄而高的肋组成;
  • 结构特性:其面板既是横向承重结构,又是纵向承重肋的受压区,受压区截面较大,具有良好的结构力学性能;
  • 应用场合:明确的传力层次,简洁的几何形状,是一种可制成大跨度、大覆盖面积、高强度的和较为经济的承载构件。



♦ 新《预应力混凝土双T板》国标图集与原图集的区别



 新双T板标准图集增加说明:

  • 跨中横肋可以取消;
  • 端部横肋也可以取消;
  • 但要采取防裂措施。

 新双T板标准图集增加附录:

  • 取消跨中、端部横肋;
  • 翼缘为等截面;
  • 悬挑翼缘端部平齐;
  • 悬挑翼缘根部与纵肋相连采用直线过渡



♦ 预应力混凝土双T板长线生产模式介绍



传统单模生产,一种板型对应一种模具,模具规格多

新型长线模生产,一套模具通过组合可满足不同板型生产

    结合“十三五”国家重点研发计划,“绿色建筑及建筑工业化”重点专项中的“预应力混凝土构件可扩展组合式长线台座生产线”课题,河北新大地参与并开发的国内首条“预应力混凝土构件可扩展组合式长线台生产系统”具有以下特点:

  (1)突破了双T板常规的单模生产方式,实现了可扩展组合式长线台的生产方式;

  (2)自持力,可游牧,拆装方便,便于不同工程的转场应用;

  (3)能够生产不同高度,不同宽度、不同长度的双T板;

  (4)可用于预应力叠合板的生产。



♦ 长线预应力双T板生产系统应用

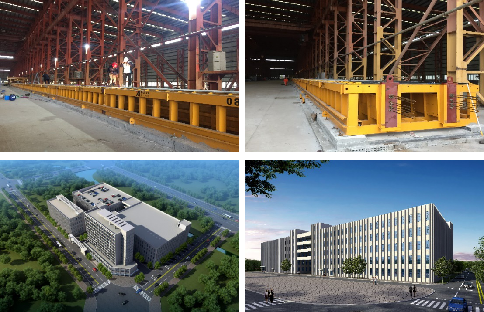

►深圳市深汕特别合作区盛腾科技工业园有限公司

本项目PC厂房采用全预制混凝土构件进行建造,包括自制混凝土立柱、混凝土双T墙板、混凝土双T屋面板;此外,项目还采用预应力混凝土双T墙板和屋面板构建多层办公楼,充分展现了建筑艺术之美。

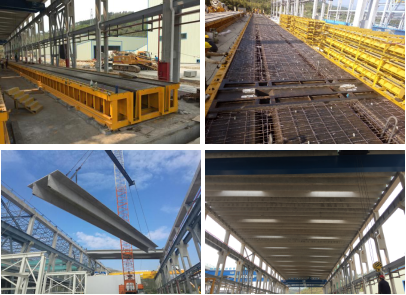

►上海城建建设实业(集团)有限公司

本项目PC厂房采用全预制混凝土构件进行建造,包括自制混凝土立柱、混凝土桁车梁、混凝土双T屋面板,其中屋面板将采用27米和30米两种不同长度的构件。

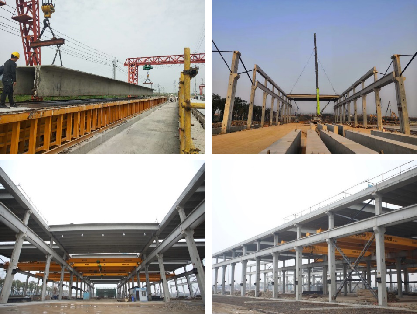

温州正立建筑科技有限公司

本项目将应用预应力混凝土构件可扩展组合式长线台生产系统生产不同规格的预应力混凝土双T板,应用于18米多层预制厂房的建设,该多层预制厂房项目由同济大学赵勇教授团队设计。

      河北新大地机电制造有限公司作为专业预制混凝土构件工厂化生产技术服务及成套装备服务商,始终致力于预制混凝土构件成套生产设备、环保建材设备的研发、制造、产品应用及国内外销售、售后质量保障体系的建设。实现让天更蓝、水更绿、大地更新、让生活更美好的伟大愿景。
